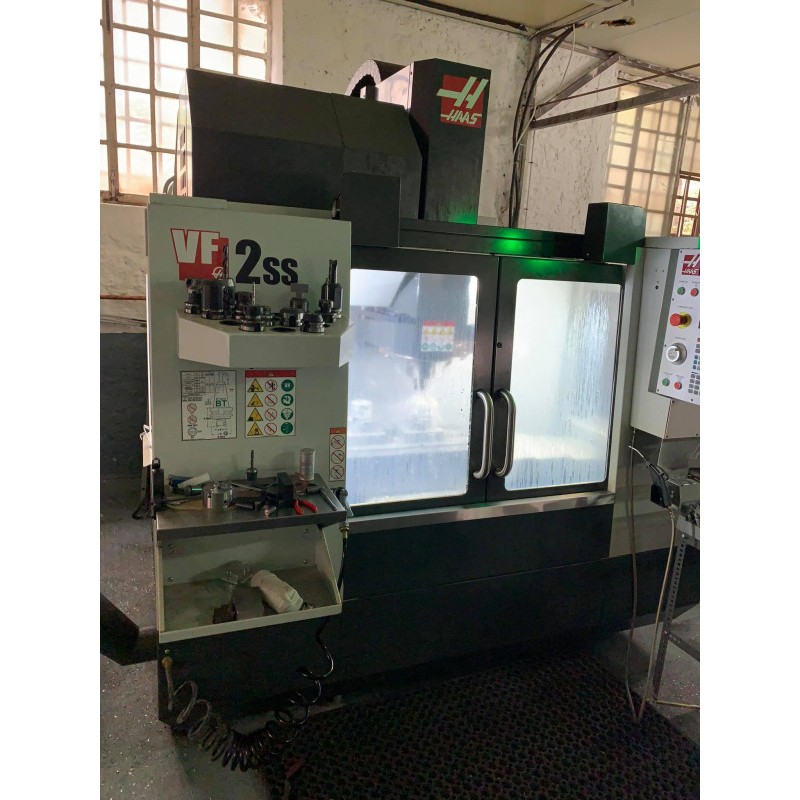

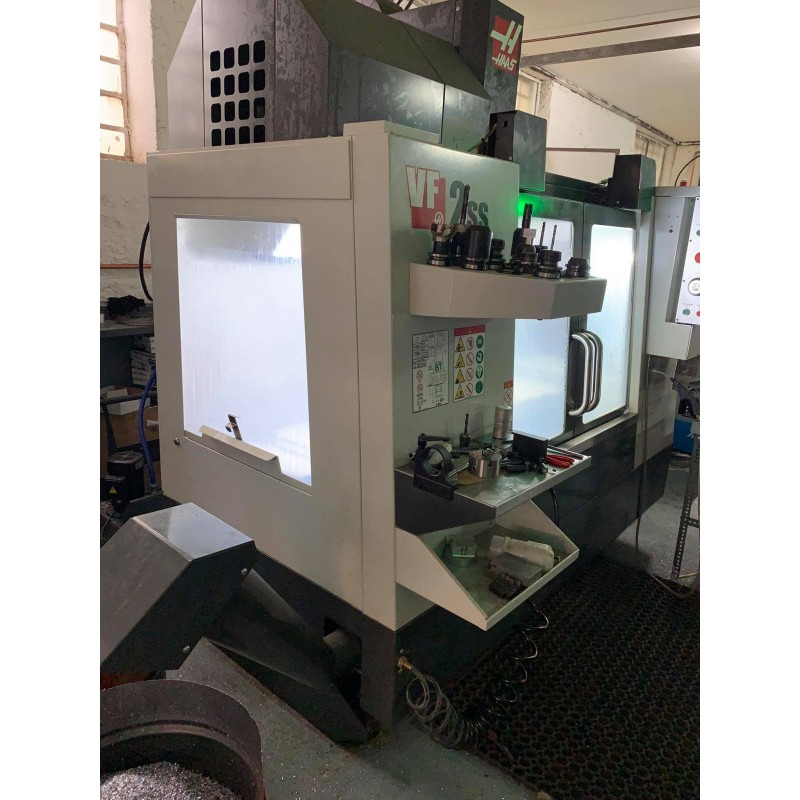

VF-2SS CNC Vertikalbearbeitungszentrum

Betriebsstunden: ca. 2420 h
Spindelstunden: ca. 700 h
VERFAHRWEGE
X-Achse 762 mm
Y-Achse 406 mm
Z-Achse 508 mm
Spindelnase bis Tisch (~ max) 610 mm
Spindelnase bis Tisch (~ min) 102 mm
SPINDEL
Max. Leistung 30,0 PS / 22,4 kW
Max. Drehzahl 12000 U/min
Max. Drehmoment 122,0 Nm bei 2000 U/min
Antriebssystem Inline-Direktantrieb
Kegel BT 40
Lagerschmierung Luft-/Öleinspritzung
Kühlung Flüssigkeitsgekühlt Flüssigkeitsgekühlt
TISCH
Länge 914 mm
Breite 356 mm
Max. Tischbelastung 680 kg
VORSCHÜBE
Max. Arbeitsvorschub 21,2 m/min
Eilgang X 35,6 m/min
Eilgang Y 35,6 m/min
Eilgang Z 35,6 m/min
WERKZEUGWECHSLER
Typ SMTC
Kapazität 30+1
Max. Werkzeugdurchmesser (voll bestückt) 64 mm
Max. Werkzeugdurchmesser (benachbarte Plätze leer) 127 mm
Max. Werkzeuglänge (ab Bezugslinie) 279 mm
Max. Werkzeuggewicht 5,4 kg
Werkzeug-zu-Werkzeug (Durchschnitt) 1,8 s
Span-zu-Span (Durchschnitt) 2,4 s
ALLGEMEIN
Kühlmittelkapazität 208 L
DRUCKLUFTANFORDERUNGEN
Erforderliche Luftmenge 113 L/min bei 6,9 bar
Mindestluftdruck 80 psi / 5,5 bar
ABMESSUNGEN - VERSAND 249 cm x 232 cm x 254 cm
Gewicht 3539,0 kg
Antriebssystem Inline-Direktantrieb
Spindelleistung 30,0 PS 22,4 kW
Eingangs-Wechselspannung (3-Phasen) - Niedrig 220 VAC
Volllaststrom (3-Phasen) 70 A
Zubehör
Hochgeschwindigkeits-Hochvorschubantriebe
12.000 U/min Spindel
Automatische Schranktür
4. Achse vorbereitet
