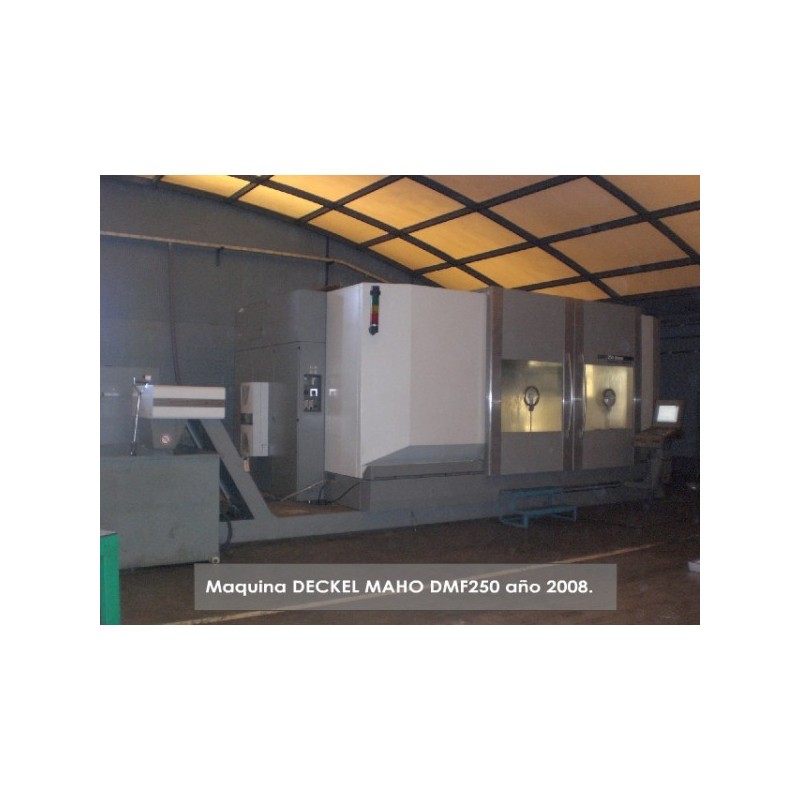

DECKEL MAHO DMF-250 5 assi HI-SPEED 2008

:: Tipo : Centro di lavorazione 5 assi
:: X, Y, Z : 2500x920x820
:: Quantità : 1
:: Produttore : DECKEL MAHO
:: Anno : 2008
:: Ore di funzionamento : 1405 H
:: Stato : semi nuovo
:: Conforme alle normative CE : sì
:: Status : in produzione
:: Incoterm : Exworks

:: Dimensioni :
Peso 24500 Kg
Lunghezza 7735 m
Larghezza 5073 m
Altezza 3267 m
:: Luogo : Cile

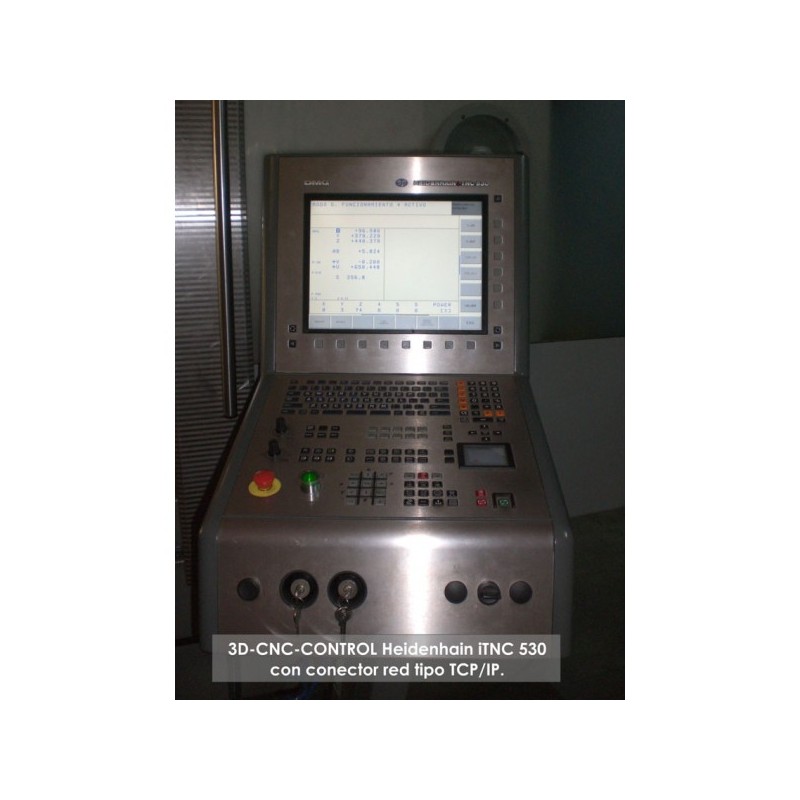

:: CN : 3D-CNC-CONTROL Heidenhain iTNC 530 connettore tipo TCP/IP
:: Corsa longitudinale : 2500 mm
:: Corsa trasversale Y : 920 mm
:: Corsa verticale Z : 820 mm
:: Peso max. consentito : 3100 kg
:: Cono del mandrino : HSK63/A
:: Motore del mandrino : 35 kW
:: Velocità di rotazione del mandrino : 18000 giri/min - rpm

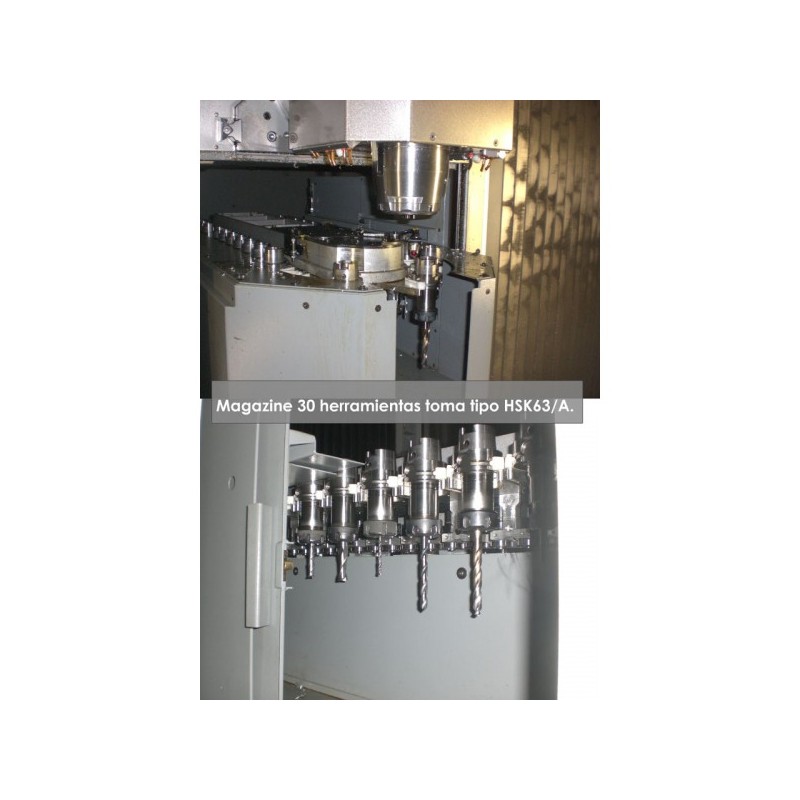

:: Numero di utensili : 30
:: Descrizione : Elevata potenza di asportazione del truciolo, incremento della produttività e un eccellente
rapporto prezzo/prestazioni – laddove gli elementi costruttivi richiedono
elevata stabilità e flessibilità nella produzione, la DMF 220 linear, 250 linear,
360 linear e 500 linear stabiliscono nuovi riferimenti di precisione nella lavorazione
di pezzi fino a max. 5.400 kg.
I centri di fresatura a montante mobile convincono non solo per le loro possibili
opzioni per la lavorazione a 5 assi ma, soprattutto, anche per la loro innovativa
tecnologia lineare. Così è possibile produrre in lavorazione pendolare e con la massima
produttività sia pezzi lunghi complessi che serie a velocità di spostamento
straordinarie mediante l'applicazione di una parete divisoria opzionale dell'area
di lavorazione.
Il rigido basamento della macchina in minerale fuso o ghisa grigia
(DMF 500 linear) offre migliori proprietà di smorzamento rispetto
alle strutture saldate. Inoltre, il centro di gravità della macchina si
trova molto più in basso, ottenendo così una maggiore rigidità durante la
lavorazione con asportazione di truciolo e un ottimale assorbimento delle forze.

L'aspetto notevole di questo concetto di macchina per la lavorazione su basamenti lunghi è
l'azionamento lineare sull'asse X, che consente un'elevata velocità di spostamento
del montante mobile di 100 m/min. Rispetto agli azionamenti convenzionali, questo sistema
raggiunge una velocità fino a 3 volte superiore, posizionando al contempo il
montante mobile in modo preciso e senza gioco, e accelerandolo in modo efficace
e senza usura nel corso degli anni. Aggiungendo l'elevata capacità di asportazione del truciolo
e i moderni componenti di automazione, tutti questi fattori si sommano per
ottenere evidenti vantaggi di prestazioni. Ma la serie DMF linear non convince
solo per le sue prestazioni e stabilità a lungo termine, ma anche per la
qualità, la DMF 220 linear stabilisce nuovi riferimenti nella sua categoria. L'elevata
rigidità, così come il flusso diretto delle forze tra colonna mobile, azionamento lineare
e bancale della macchina, fornisce le condizioni ottimali per l'asportazione di truciolo.
Nella versione standard, la macchina è dotata di un mandrino motorizzato verticale con
12.000 giri/min, permanentemente raffreddato a liquido e predisposto per il raffreddamento
interno (opzione). La testa di fresatura orientabile disponibile opzionalmente (asse B),
in combinazione con diverse tavole CN, consente la lavorazione a 5 assi e su più
facce, evidenziando così la sua flessibilità e versatilità. La flessibilità offerta da questo con-
cetto di macchina è dovuta inoltre alla possibilità di dividere l'area di lavorazione,
che a sua volta rende possibile la lavorazione a pendolo e in serie.

_ Azionamento lineare sull'asse X per una
velocità di spostamento estremamente
elevata e maggiore precisione
_ Ampia area di lavorazione con max. 5.000 mm
di corsa di spostamento sull'asse X
e 920 mm sull'asse Y per pezzi lunghi o una
lavorazione a pendolo di massima efficacia
_ Mandrino di fresatura verticale standard con
130 Nm e max. 12.000 giri/min per un elevato volume
di truciolo e una qualità garantita
_ Magazzino utensili con 30 posti
utensile nel modello standard o opzionale
con 80 fino a 120 posti
_DMG ControlPanel con schermo TFT da 15" e
Siemens 840D powerline o Heidenhain iTNC 530,
con software 3D
