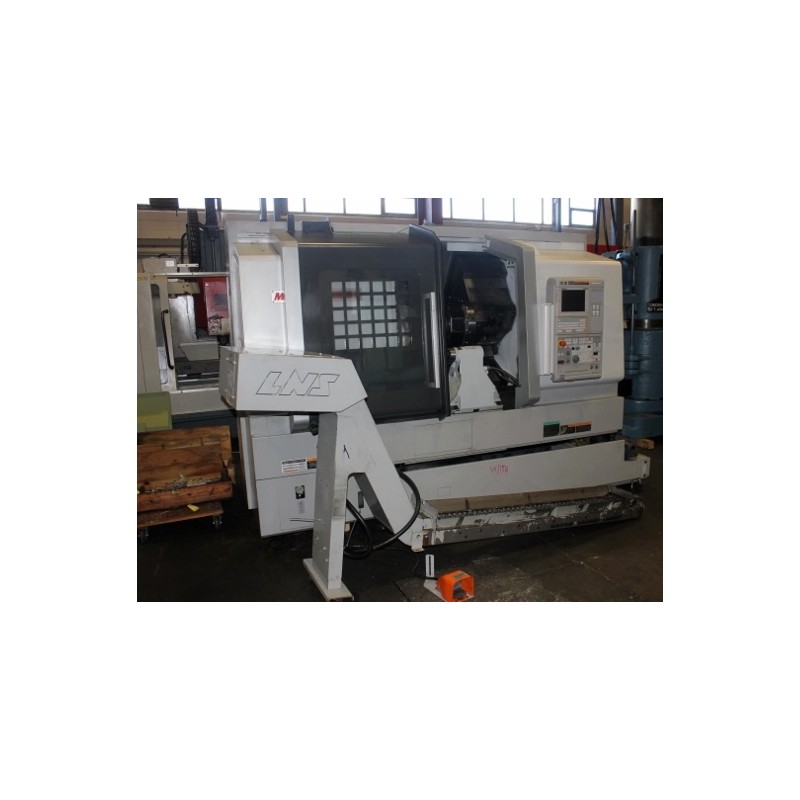

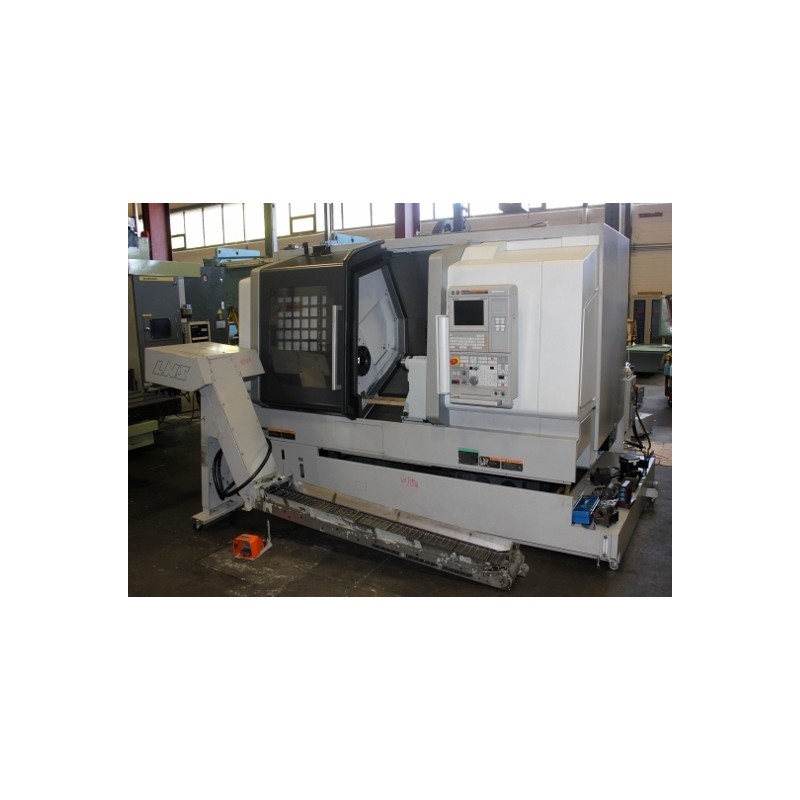

NLX2500Y700

Capacità:
Diametro massimo sul bancale..........................................36,22"
Diametro massimo sul bancale con interferenza del coperchio anteriore.......23,58"
Diametro massimo sulla slitta trasversale................................29,21"
Capacità massima barra...............................................3,15"
Diametro di tornitura standard.........................................10,67"
Diametro massimo di tornitura (mandrino principale).......................14,4"
Lunghezza massima di tornitura.........................................27,76"

Mandrino principale:
Velocità massima................................................4.000 giri/min
Nasello mandrino.....................................................A2-8
Diametro cuscinetto mandrino...........................................5,51"
Diametro foro passante mandrino........................................3,58"
Angolo di indicizzazione minimo mandrino (asse C)...........................001°

Corsi:
Corsa asse X..................................................10,24"
Corsa asse Y..................................................31,3"
Corsa asse Z...................................................+/-1,97"

Velocità di avanzamento:
Velocità rapida assi X & Z......................................1.181 pollici/min
Velocità rapida asse Y...........................................393,7 pollici/min
Velocità avanzamento/ritorno contropunta..........................787/275 pollici/min
Avanzamento massimo a passo contropunta...........................da 0 a 196,85 pollici/min

Torretta:
Numero stazioni utensili torretta......................................12
Altezza gambo per utensile inclinato.....................................98"
Diametro gambo per barra di alesatura (mandrino principale).................1,97"
Capacità lavorazione utensile rotante..................................Punta - 1,02", Maschio - M20
Velocità massima utensile rotante.....................................6.000 giri/min

Contropunta:
Corsa...........................................................28,9"
Diametro mandrino.................................................3,15"
Conicità mandrino..................................................Morse n. 3


Dotazione:

#M-730BM MITSUBISHI CNC a quattro assi con MAPPS (Mori Advanced Programming
Production System) programmazione automatica conversazionale, porte USB e interfaccia
ethernet

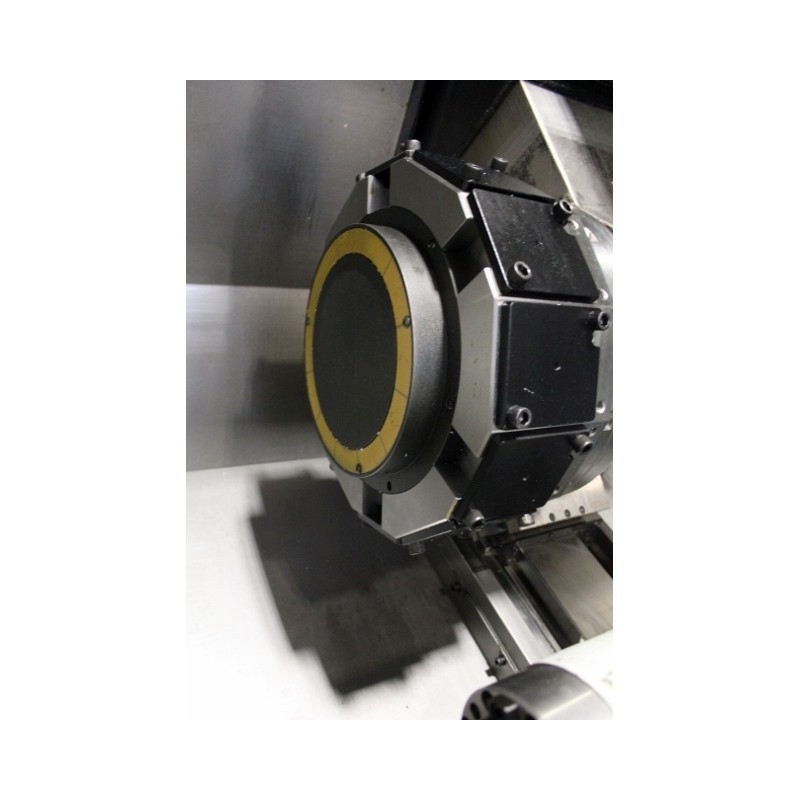

Torretta a dodici stazioni con motore di fresatura a azionamento diretto integrato e controllo asse Y
(6) portautensili motorizzati, (4) per esterni e (2) per interni

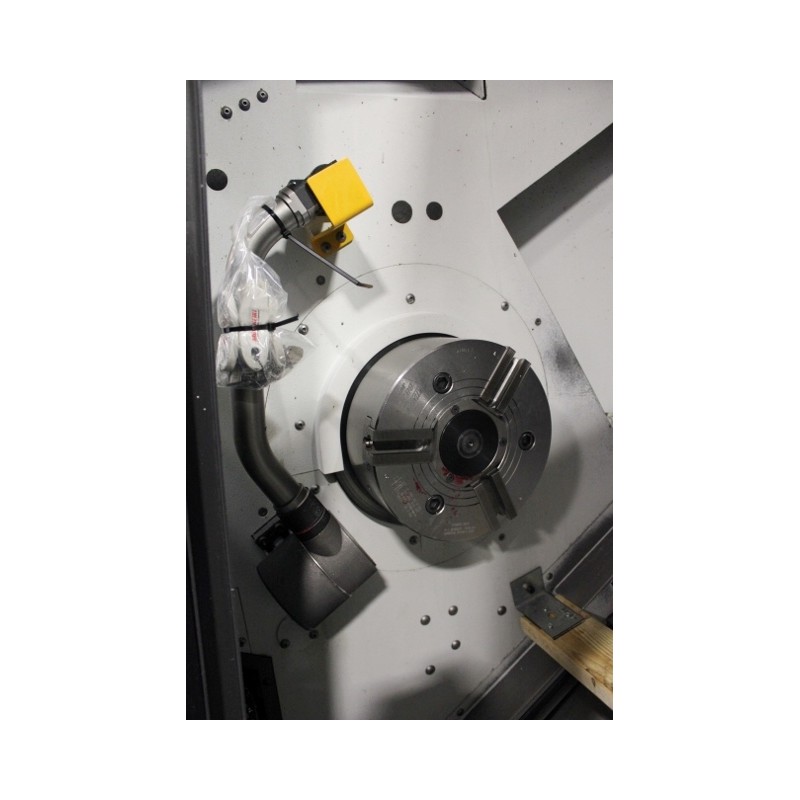

Mandrino idraulico a tre griffe KITIGAWA da 10" di diametro
Pedale elettrico remoto per il serraggio e lo sblocco del mandrino idraulico

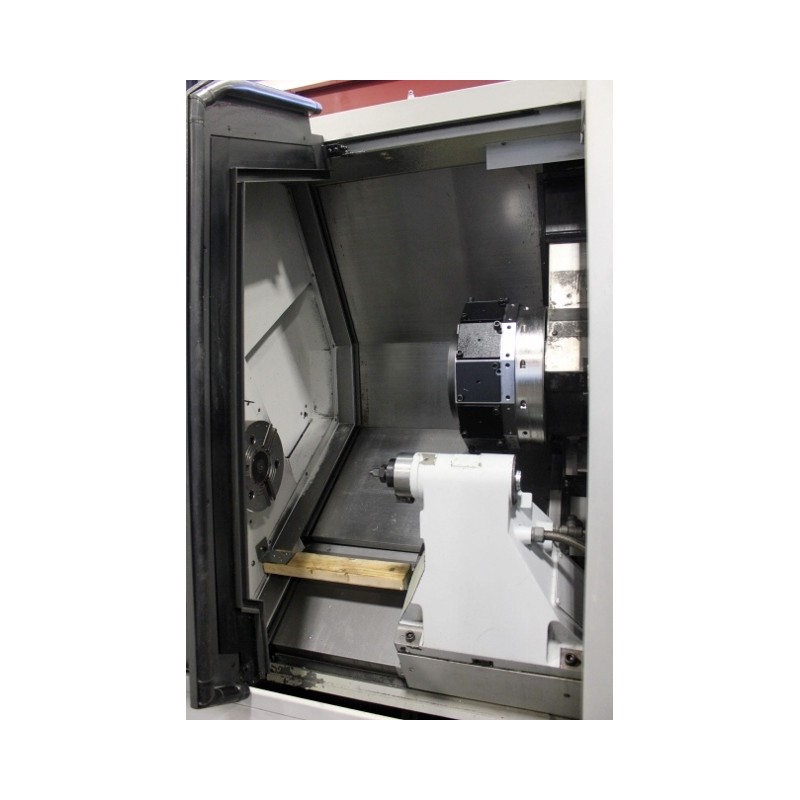

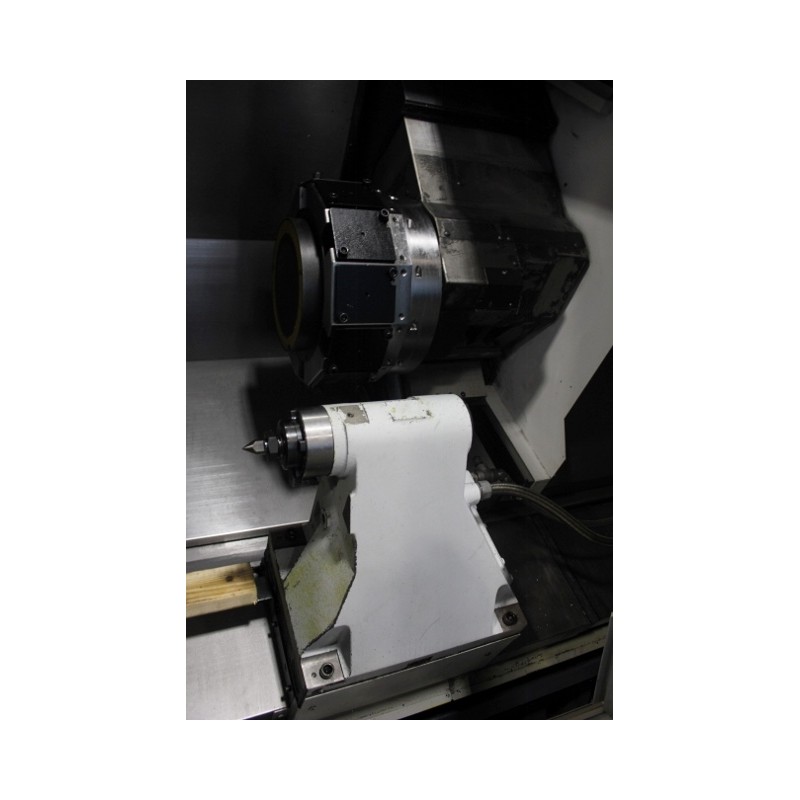

Contropunta con centro incorporato
Trasportatore trucioli a cerniera tipo turbo LNS
Opzione porta automatica
Preset utensili
Sistema idraulico DAIKIN "Eco Rich" con motore pompa da 1 H.P.
Unità di raffreddamento olio DAIKIN
Unità refrigerante ad alta pressione D-30 Chip Blaster
Sistema refrigerante con
