Su ve buhar için çift geçişli regülatör vanaları

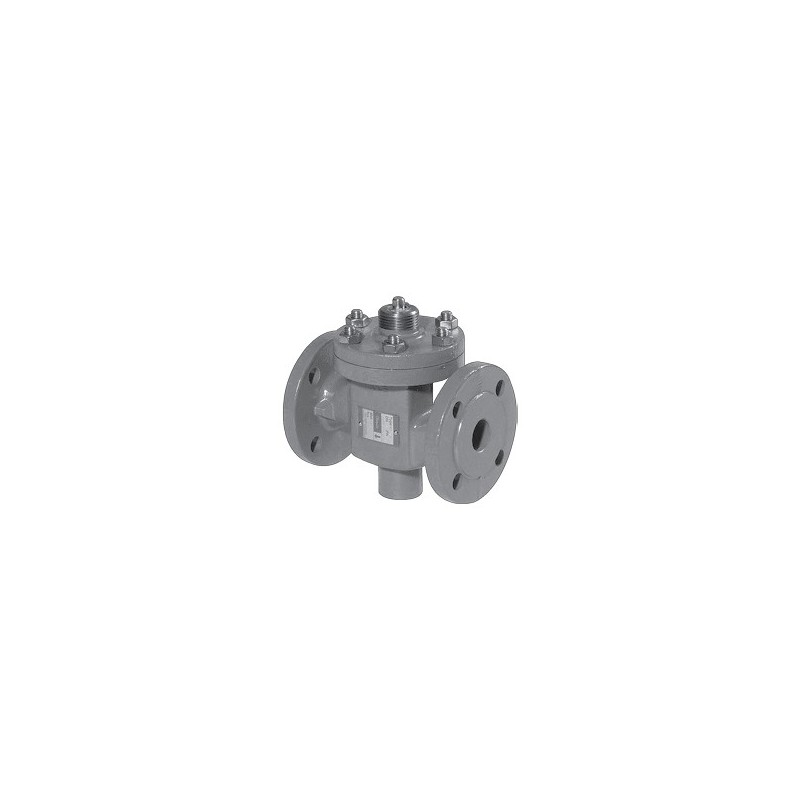

Tek kademeli, dökme demir çift geçişli regülatör vanası, M1F
Notlar: Isıtma sistemlerinde ve kazanlarda buhar, soğuk ve sıcak su akışının düzenlenmesi için
Maksimum çalışma basıncı 16 bar
Maksimum çalışma sıcaklığı 300 °C
Regülasyon karakteristiği kuadratik
Yuvarlak sayısı tek
Sızıntı < 0,05 % Kv
Montaj ölçüsü 1"
Montaj aparatı flanş
Kumanda
elektrikli cihaz
termokupl
pnömatik cihaz
basınç değişim sensörü



d
d

basınç farkı regülatörleri
VB-90, VBA-90, V, AV V2, V4, V8
S16, S25
TD66, TD58
Malzeme özellikleri
Gövde dökme demir GG25
Bileşenler paslanmaz çelik

Tablo 1. Teknik özellikler





"Sıcaklık - basınç" eğrisi


Tip
Bağlantı Anma çapı, (mm)
Kvs, (m³/h) Gövde stroku, (mm)
Ağırlık, (kg)
15/4 M1F 15 4 0,2 6 3,0
15/6 M1F 15 6 0,45 6 3,0
15/9 M1F 15 9 0,95 6 3,1
15/12 M1F 15 12 1,7 6 3,1
15 M1F 15 15 2,75 6 3,1
20 M1F 20 20 5 6,5 4,2
25 M1F 25 25 7,5 7 5,5
32 M1F 32 32 12,5 8 8,1
40 M1F 40 40 20 9 9,7
50 M1F 50 50 30 10 14,7


Tablo 2. Parametreler


Tip Boyutlar mm, (mm)
L Н1 Н2 b D k d х n
15/4 M1F 130 80 60 14 95 65 14 х 4
15/6 M1F 130 80 60 14 95 65 14 х 4
15/9 M1F 130 80 60 14 95 65 14 х 4
15/12 M1F 130 80 60 14 95 65 14 х 4
15 M1F 130 80 60 14 95 65 14 х 4
20 M1F 150 85 65 16 105 75 14 х 4
25 M1F 160 95 70 16 115 85 14 х 4
32 M1F 180 105 75 18 140 100 18 х 4
40 M1F 200 110 85 18 150 110 18 х 4
50 M1F 230 125 95 20 165 125 18 х 4

Notlar. 1. Regülatör vanasının önüne bir filtre takılması gerekir.
2. Vana çevresindeki sıcaklıklar 150 °C'nin üzerindeyse (buhar basıncı > 4 bar), bir soğutma elemanı takılması gerekir.
3. Vana, kumanda mekanizmasıyla birlikte kullanılmalıdır. Bu maddenin ihlali, gövdeden sızıntılara neden olabilir.
