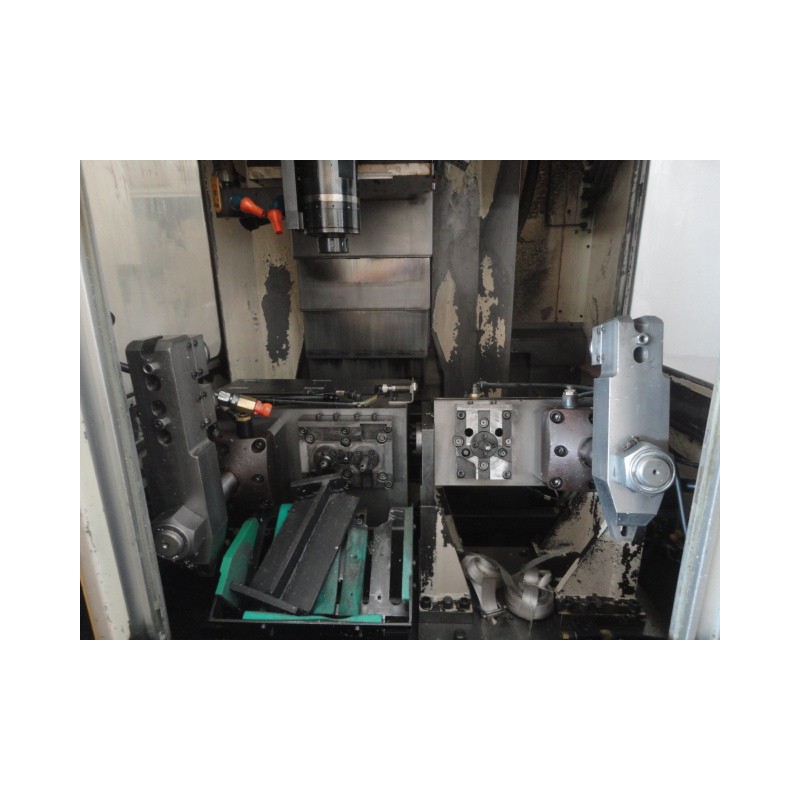

KN 6 V

Eixe X 300 mm.
Eixe Y 250 mm.
Eixe Z 300 mm.
Da punta do cabezal á superficie da mesa 200 ~ 500 mm.
Do centro do cabezal á superficie da columna 365 mm.
· Mesa
Área de traballo 500 X 350 mm.
Máx. carga permitida 500 kg.
· Cabezal Velocidade do cabezal
Baixa 120
Media 240
Alta 300
· Alimentación
Travesía rápida 24.000 mm./min.
Alimentación de corte 1~ 10.000 mm./min
· ATC
Nº de ferramentas 6
Diámetro máx. da ferramenta Ø 100 mm.
Lonxitude máx. da ferramenta 250 mm.
Peso máx. da ferramenta 3 kg.
Selección de ferramenta Aleatorio
Tempo de cambio de ferramenta (de T a T) 1 s
Tempo de cambio de ferramenta (de C a C) 3.5 s
· Motor
Motor do cabezal AC 3.7Kw. (15 min.)/2.2Kw. (Cont.)
Motor dos eixes AC 0.75Kw. (X, Y)/AC1.0Kw. (Z)
· Subministros Subministro eléctrico AC200/220V±10%, 50/60 Hz, 9 KVA
Subministro de aire 0.4MPa (4Kg./cm² ), 100 L/min.
· Dimensións da máquina Altura 2.365 mm.
Espazo na base 1350 X 2350 mm.
Peso aprox. 2.200 Kg.
· Exactitude Posicionamento 0.01 mm. (Todo o percorrido)
Copiabilidade ± 0.003 mm.
· Capacidade de corte Taladro Baixo 23 mm.
Medio 18 mm.
Alto 13 mm.
Golpe Baixo 18 mm.
Medio 12 mm.
Alto 8 mm.
Moído Baixo 25 cc/min.
Medio 20 cc/min.
Alto 15 cc/min.
