NLX2500Y/700

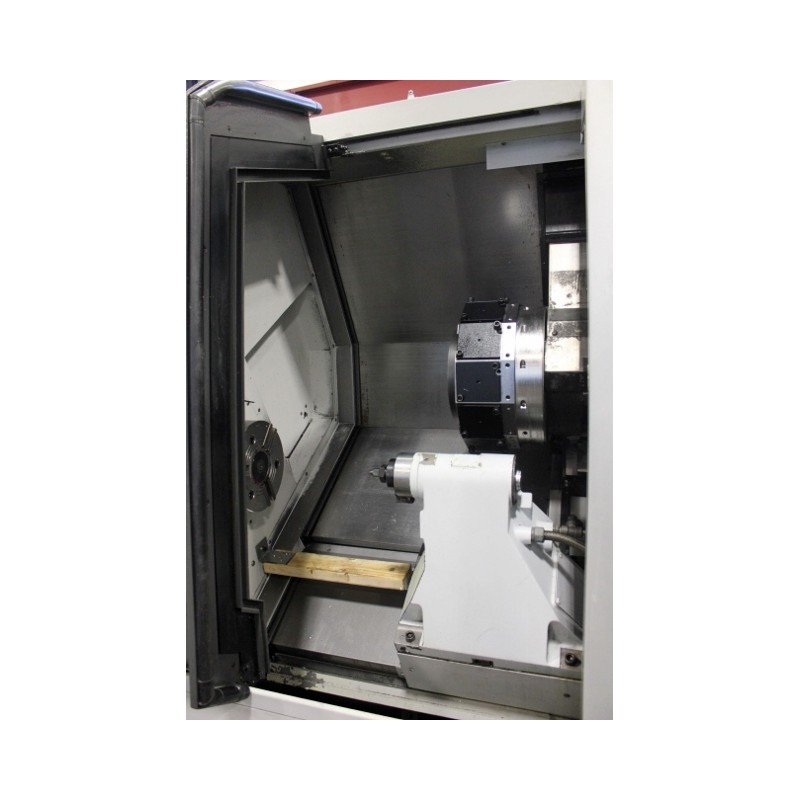

Modelo: 2012 MORI SEIKI NLX2500Y/700 Torno CNC de cuatro ejes / Centro de torneado con fresado, S/N: NL254111146 (Nuevo 2012)

Especificaciones:

Capacidad:
Diámetro máximo sobre bancada
Diámetro máximo sobre bancada con interferencia de la cubierta frontal
Diámetro máximo sobre carro transversal
Capacidad máxima de barra
Diámetro de torneado estándar
Diámetro máximo de torneado (husillo principal)
Longitud máxima de torneado

Husillo principal:
Velocidad máxima
Nariz del husillo
Diámetro del cojinete del husillo
Diámetro del agujero pasante del husillo
Ángulo mínimo de indexación del husillo (eje C)

Recorridos:
Recorrido del eje X
Recorrido del eje Y
Recorrido del eje Z

Velocidad de avance:
Velocidad de desplazamiento rápido de los ejes X y Z
Velocidad de desplazamiento rápido del eje Y
Velocidades de avance/retroceso del contrapunto
Velocidad máxima de avance a paso del contrapunto

Torreta:
Número de estaciones de herramientas de la torreta
Altura del vástago para herramienta angular
Diámetro del vástago para barra de mandrinar (husillo principal)
Capacidad de mecanizado con herramienta rotativa
Velocidad máxima de la herramienta rotativa

Contrapunto:
Recorrido
Diámetro del husillo
Conicidad del husillo

Tiempo de corte
Tiempo de operación
Horas de encendido
36.22"
23.58"
29.21"
3.15"
10.67"
14.4"
27.76"


4,000 R.P.M.
A2-8
5.51"
3.58"
.001°


10.24"
31.3"
+/-1.97"


1,181 I.P.M.
393.7 I.P.M.
787/275 I.P.M.
0 a 196.85 I.P.M.


12
.98"
1.97"
Taladro - 1.02", Macho - M20
6,000 R.P.M.


28.9"
3.15"
Cono Morse #3

3,531 horas
4,354 horas
25,703 horas


Capacidad:
Diámetro máximo sobre bancada..........................................36.22"
Diámetro máximo sobre bancada con interferencia de la cubierta frontal.......23.58"
Diámetro máximo sobre carro transversal..................................29.21"
Capacidad máxima de barra...............................................3.15"
Diámetro de torneado estándar...........................................10.67"
Diámetro máximo de torneado (husillo principal).........................14.4"
Longitud máxima de torneado............................................27.76"

Husillo principal:
Velocidad máxima......................................................4,000 R.P.M
Nariz del husillo.......................................................A2-8
Diámetro del cojinete del husillo.......................................5.51"
Diámetro del agujero pasante del husillo................................3.58"
Ángulo mínimo de indexación del husillo (eje C)...........................001°

Recorridos:
Recorrido del eje X............................................10.24"
Recorrido del eje Y............................................31.3"
Recorrido del eje Z.............................................+/-1.97"

Velocidad de avance:
Velocidad de desplazamiento rápido de los ejes X y Z.....................1,181 I.P.M
Velocidad de desplazamiento rápido del eje Y...........................393.7 I.P.M.
Velocidades de avance/retroceso del contrapunto........................787/275 I.P.M.
Velocidad máxima de avance a paso del contrapunto.......................0 a 196.85 I.P.M.

Torreta:
