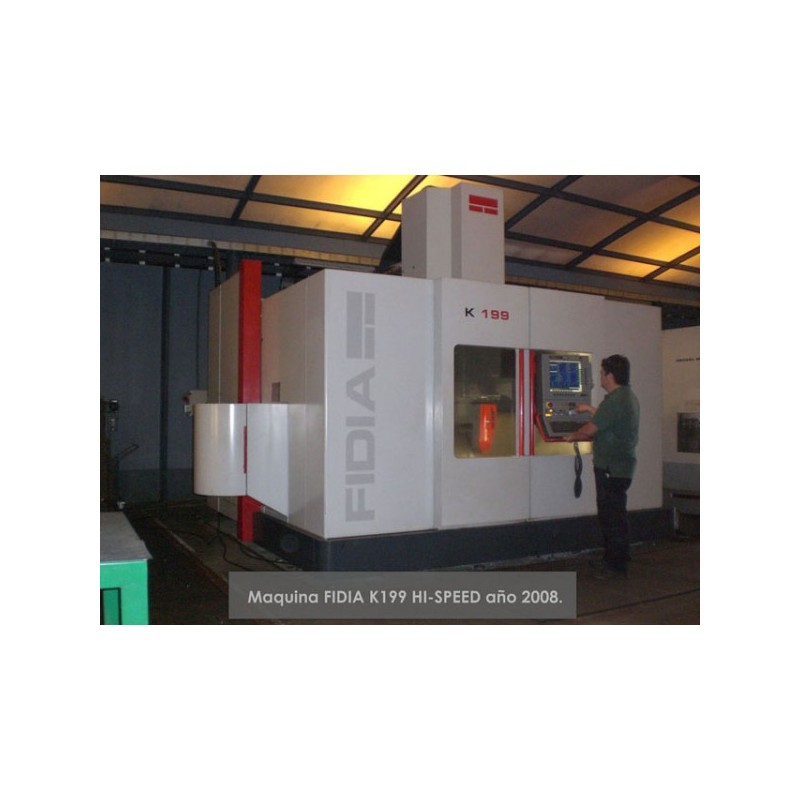

FIDIA K199 5 axes HI-SPEED 2008

:: Type : centre d'usinage
:: X, Y, Z : 1650x750x850
:: Qté : 1
:: fabricant : FIDIA
:: année : 2008
:: heures de fonctionnement : 2895 H
:: état : semi-neuf
:: Avec les normes CE : oui
:: statut : en production
:: Incoterm : Exworks

:: Dimensions :
Poids 18300 Kg
Longueur 5150 m
Largeur 4400 m
Hauteur 4157 m
:: Site : Chili

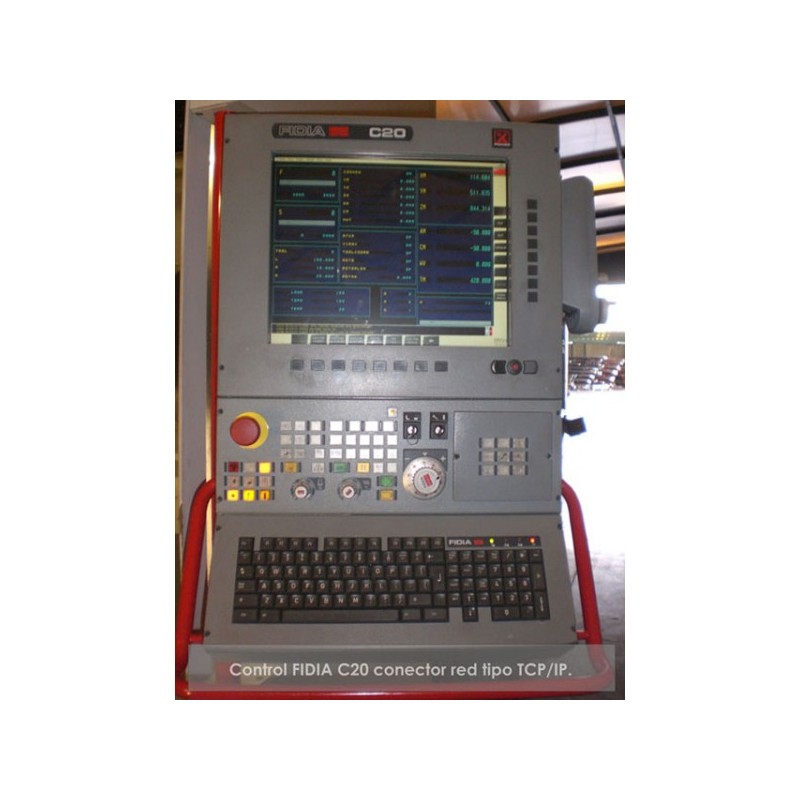

:: CN : FIDIA C20

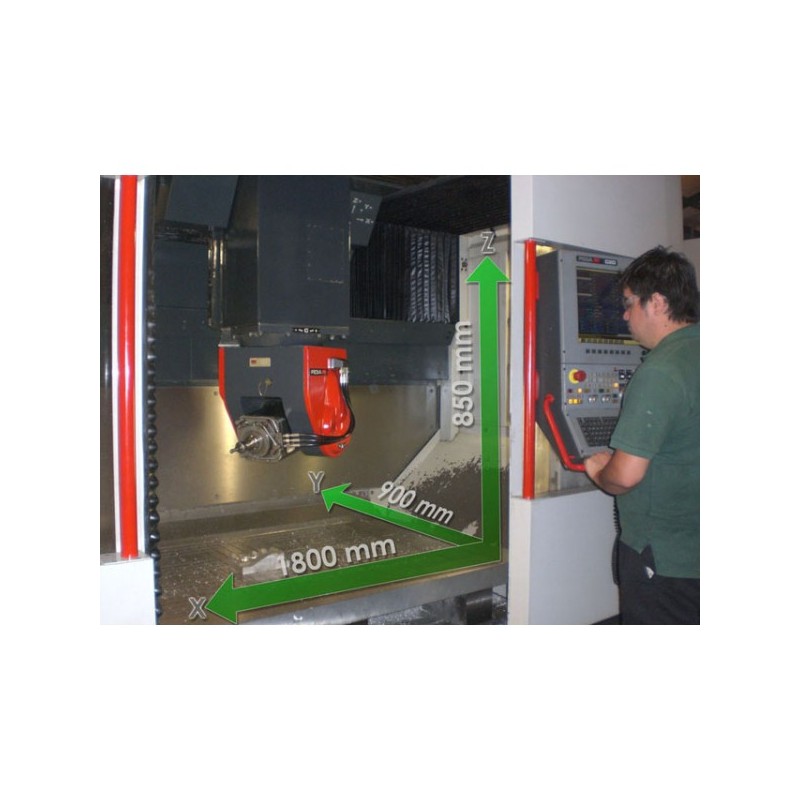

:: Course longitudinale : 1650 mm
:: Course transversale Y : 750 mm
:: Course verticale Z : 850 mm
:: Poids max. autorisé : 12000 kgs
:: Cône de broche : HSK63/A
:: Moteur de broche : 55 kW
:: Vitesse de rotation de la broche : 24000 tr/min - rp

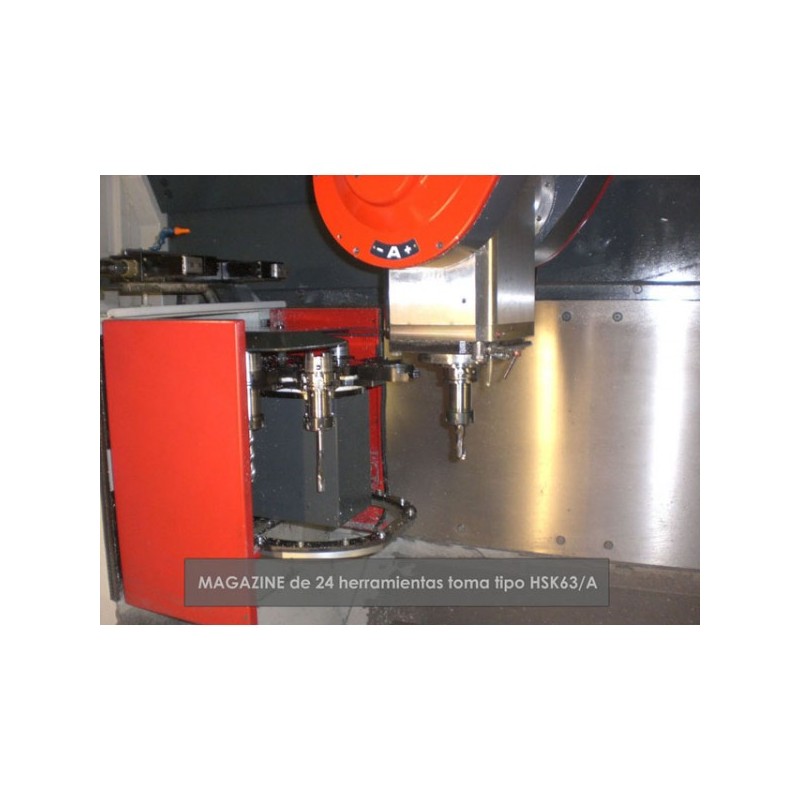

:: Nombre d'outils : 24
:: Description : Des années d'investissements en recherche et développement ont permis à FIDIA
d'opérer avec succès dans le secteur du fraisage à Grande Vitesse depuis le
début des années 90.
La réduction des temps d'usinage et de finition manuelle est le
résultat le plus significatif, auquel s'ajoute également la possibilité de
travailler des matériaux de grande dureté, de simplifier les cycles de production et
de réaliser des pièces en un seul emplacement.
Seules les machines-outils expressément conçues pour ces
objectifs peuvent garantir des vitesses d'avance élevées, une précision
et une qualité des surfaces.
Les centres de fraisage FIDIA à Grande Vitesse trouvent leur application
dans la production de moules et matrices pour le secteur automobile
(éléments de carrosserie et composants en matière plastique de
grandes dimensions, tels que tableaux de bord et pare-chocs) ; moules
en acier pour pneumatiques et moules prototypes en alliage léger ;
composants pour l'industrie aéronautique, des turbines et des compresseurs ;
grandes électrodes en graphite et modèles complexes en résine.

Le critère utilisé pour concevoir et dimensionner les chaînes cinématiques
a permis de garantir d'excellentes performances en termes de
capacité d'enlèvement, de précision et de vitesse.
L'objectif du projet s'est concentré sur la réalisation d'une tête
bicontinue très compacte, avec une capacité d'enlèvement élevée, des mouvements
continus des axes et de puissants systèmes de blocage commandés
hydrauliquement.

Le surdimensionnement des guidages et le nombre élevé de patins
contribuent à conférer une grande rigidité et un amortissement au système,
tandis que d'autre part, la technologie numérique utilisée pour les
entraînements des axes optimise le comportement dynamique de la
machine, la résolution et la précision de l'usinage.
La précision maximale et son maintien dans le temps sont
garantis par les transducteurs de type direct utilisés tant pour
les axes linéaires que pour les axes
