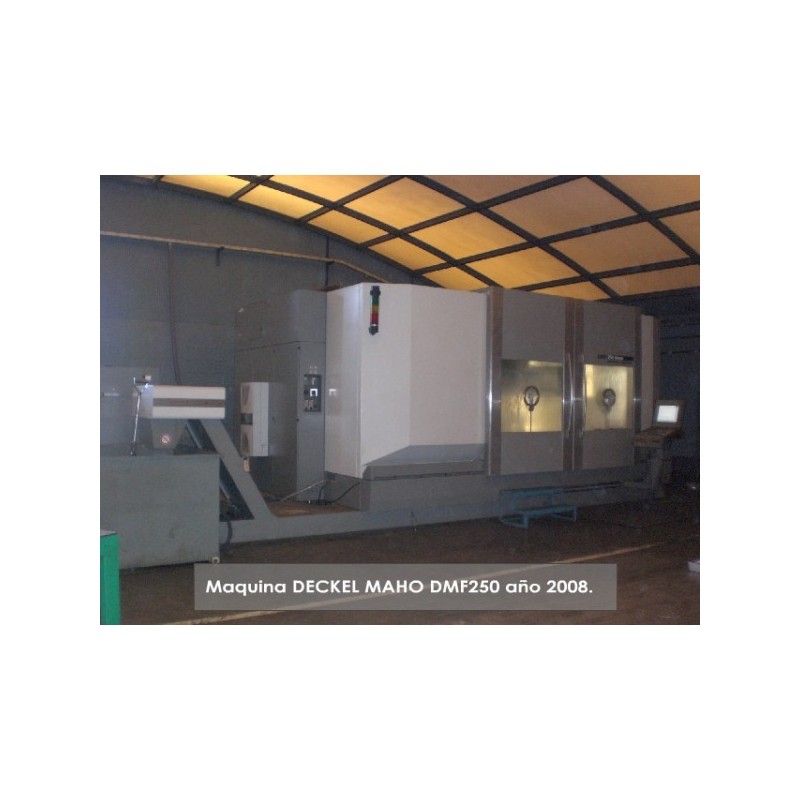

DECKEL MAHO DMF-250 5 axes HI-SPEED 2008

:: Tipo : Centre d'usinage 5 axes
:: X, Y, Z : 2500x920x820
:: Qté : 1
:: Fabricant : DECKEL MAHO
:: Année : 2008
:: Heures de fonctionnement : 1405 H
:: État : quasi neuf
:: Conforme aux normes CE : oui
:: Statut : en production
:: Incoterm : Exworks

:: Dimensions :
Poids 24500 Kg
Longueur 7735 mm
Largeur 5073 mm
Hauteur 3267 mm
:: Lieu : Chili

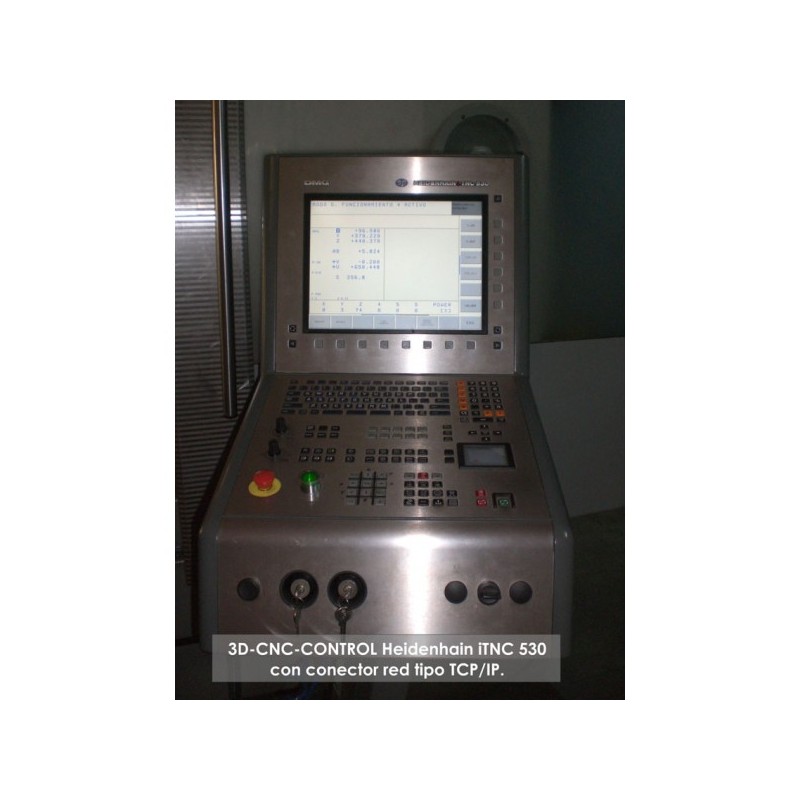

:: CN : 3D-CNC-CONTROL Heidenhain iTNC 530 connecteur type TCP/IP
:: Course longitudinale : 2500 mm
:: Course transversale Y : 920 mm
:: Course verticale Z : 820 mm
:: Poids max. autorisé : 3100 kgs
:: Cône de broche : HSK63/A
:: Moteur de broche : 35 kW
:: Vitesse de rotation de la broche : 18000 tr/min - rp

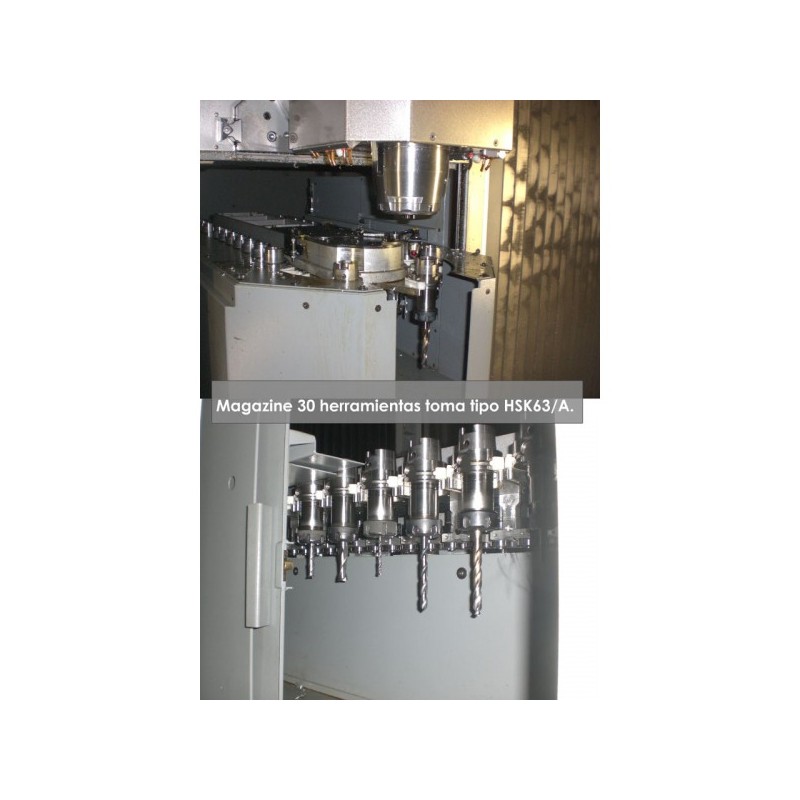

:: Nombre d'outils : 30
:: Description : Haute puissance d'enlèvement de copeaux, augmentation de la productivité et excellent
rapport qualité/prix – là où les éléments de construction nécessitent
une stabilité et une flexibilité élevées dans la fabrication, les DMF 220 linear, 250 linear,
360 linear et 500 linear imposent de nouvelles références de précision dans l'usinage
de pièces jusqu'à 5 400 kg.
Les centres de fraisage à colonne mobile convainquent non seulement par leurs
options possibles pour l'usinage en 5 axes mais, avant tout, aussi par leur innovante
technologie linéaire. Ainsi, on peut fabriquer en usinage pendulaire et avec une productivité
maximale aussi bien des pièces longues complexes que des séries à des vitesses de dépla-
cement extraordinaires grâce à l'application d'une paroi séparatrice de zone
d'usinage optionnelle.
Le bâti de machine rigide en minéral de fonderie ou en fonte grise
(DMF 500 linear) offre de meilleures propriétés d'amortissement par rapport
aux structures soudées. De plus, le centre de gravité de la machine se
trouve beaucoup plus bas, ce qui permet d'obtenir une plus grande rigidité lors de
l'usinage avec enlèvement de copeaux et une absorption optimale des forces.

Ce qui est remarquable dans ce concept de machine pour l'usinage sur de longues tables est
l'entraînement linéaire sur l'axe X, qui permet une vitesse de déplacement élevée
de la colonne mobile de 100 m/min. Par rapport aux entraînements conventionnels, ce sys-
tème atteint une vitesse jusqu'à 3 fois supérieure, tout en positionnant la
colonne mobile de manière exacte et sans jeu, et en l'accélérant de manière efficace
et sans usure au fil des ans. En ajoutant la haute capacité d'enlèvement de copeaux
et les composants d'automatisation modernes, tous ces facteurs se cumulent pour
obtenir des avantages de performance évidents. Mais la série DMF linear ne convainc
pas seulement par ses performances et sa stabilité à long terme, mais aussi par
sa qualité, la DMF 220 linear impose de nouvelles références dans sa catégorie. La haute
rigidité ainsi que le flux direct des forces entre la colonne mobile, l'entraînement linéaire
et le bâti de la machine offrent des conditions optimales de coupe.
Dans la version standard, la machine est équipée d'une broche motorisée verticale avec
12 000 tr/min, refroidie en permanence par liquide et pouvant être équipée d'un refroidissement
intérieur (option). La tête de fraisage orientable disponible en option (axe B),
en combinaison avec différentes tables CN, permet l'usinage en 5 axes et sur plusieurs
faces, soulignant ainsi sa flexibilité et sa polyvalence. La flexibilité offerte par ce con-
cept de machine est également due à la possibilité de diviser la zone d'usinage,
ce qui permet à son tour l'usinage en pendulaire et en série.

_ Entraînement linéaire sur l'axe X pour une
vitesse de déplacement extrêmement
élevée et une meilleure précision
_ Grande zone d'usinage avec max. 5 000 mm
de course de déplacement sur l'axe X
et 920 mm sur l'axe Y pour des pièces longues ou un
usinage pendulaire d'une efficacité maximale
_ Broche de fraisage verticale standard avec
130 Nm et max. 12 000 tr/min pour un volume
de copeaux élevé et une qualité garantie
_ Magasin d'outils avec 30 emplacements
d'outils dans le modèle standard ou en option
avec 80 à 120 emplacements
_DMG ControlPanel avec écran TFT de 15" et
Siemens 840D powerline ou Heidenhain iTNC 530,
avec logiciel 3D
